• Механические реле: простота и надёжность
  • Силовые и управляющие механические реле давления
    • Силовые реле давления 220 В (Однофазные)
    • Силовые реле давления 380 В (Трехфазные)
• Преимущества и ограничения механических реле давления
• Настройка и типичные ошибки
• Электронные системы: точность и интеллект
  • Когда стоит выбрать электронное реле вместо механического
• Защита от «сухого хода»: почему это критично
• Выбор и эксплуатация: как продлить срок службы
  • Чек-лист ежегодного обслуживания реле давления
• Реле давления для насосного оборудования от Рутектор
  • Почему стоит заказать реле в «Рутектор»?

В системах автономного и централизованного водоснабжения насосное оборудование не может функционировать в непрерывном режиме без ущерба для своего ресурса и стабильности гидравлической сети. В отличие от циркуляционных агрегатов, работающих постоянно для поддержания тока жидкости в замкнутом контуре отопления, скважинные и поверхностные насосы предназначены для подачи воды по требованию. Если исключить из цепи управления автоматический регулятор, оператору придется вручную включать и выключать двигатель при каждом открытии крана, что технически нецелесообразно и чревато человеческим фактором. Работа насоса в постоянном режиме «на закрытую задвижку» или при отсутствии водоразбора приводит к мгновенному росту давления до критических значений, вызывая разрыв трубопроводов, повреждение арматуры и гидроудары. Кроме того, длительная работа под максимальной нагрузкой без периодов отдыха вызывает перегрев обмоток электродвигателя и ускоренный износ подшипниковых узлов, а в центробежных моделях — кавитационное разрушение рабочего колеса из-за перегрева перекачиваемой среды.

Ключевой задачей автоматики является поддержание давления в водопроводной сети в строго заданном комфортном диапазоне, обычно составляющем от 1,5 до 3,0 бар для бытовых систем. Реле давление для насоса выполняет функцию интеллектуального управляющего элемента, который непрерывно мониторит текущие параметры среды в гидроаккумуляторе или магистрали и управляет цепью питания электродвигателя. Принцип действия устройства основан на реакции чувствительного элемента (мембраны или поршня) на изменение напора. При открытии водоразборного крана давление в системе падает; как только оно достигает нижней уставки включения (например, 1,5 бар), контакты реле замыкаются, запуская насос для восполнения объема воды. Когда кран закрывается и давление в системе возрастает до верхнего порога отключения (например, 3,0 бар), устройство размыкает цепь, останавливая агрегат. Таким образом, автоматика обеспечивает не просто включение и выключение, а полную автономность работы системы, гарантируя стабильный напор в точках потребления, защиту двигателя от перегрузок и предотвращение аварийных ситуаций, связанных с избыточным давлением или работой без воды.

Механические реле: простота и надёжность

Классическое механическое реле остается наиболее распространенным устройством автоматизации в бытовых и промышленных системах водоснабжения благодаря своей конструктивной простоте и исключительной надежности. В основе его работы лежит принцип прямого преобразования энергии давления жидкости в механическое перемещение, управляющее электрическими контактами. Чувствительным элементом выступает эластичная мембрана или металлический сильфон, который деформируется под напором воды в системе. Это движение передается на подвижную платформу, связанную с системой пружин. Натяжение большой пружины определяет момент срабатывания контактов при достижении определенного уровня давления, в то время как малая пружина регулирует разницу (гистерезис) между моментами включения и выключения. Отсутствие сложных электронных схем делает устройство невосприимчивым к скачкам напряжения в сети и электромагнитным помехам, что критически важно для эксплуатации в условиях нестабильного электроснабжения загородных домов или удаленных объектов.

Стандартное реле давления воды для насоса позволяет оператору гибко настраивать рабочие параметры системы в зависимости от конкретных требований. Заводские настройки обычно соответствуют диапазону включения 1,4–1,6 бар и выключения 2,8–3,0 бар, что является оптимальным балансом между комфортом водопользования и нагрузкой на оборудование. Однако конструкция предусматривает возможность ручной корректировки этих значений: вращением гайки большой пружины можно сместить весь рабочий диапазон вверх (например, до 2,0–4,0 бар) для систем с повышенными требованиями к напору, а регулировкой малой пружины — изменить величину дифференциала. Важно понимать, что механическое реле работает в паре с гидроаккумулятором (мембранным баком). Бак компенсирует гидроудары при пуске и создает запас воды, позволяя насосу отключаться после заполнения бака, а не при каждом микро-водоразборе. Без гидроаккумулятора реле будет включать агрегат при каждом открытии крана, вызывая эффект «тактования» — чрезмерно частых циклов старт-стоп, которые быстро выводят электродвигатель из строя. Проверенное десятилетиями эксплуатации, такое устройство требует минимального обслуживания и обеспечивает стабильную работу системы в течение многих лет.

Силовые и управляющие механические реле давления

Механические реле давления классифицируются по типу контактов на силовые и управляющие.

Силовые реле давления 220 В (Однофазные)

В однофазных сетях реле давления управляет питанием бытовых насосов (поверхностных или погружных).

Принцип подключения: реле разрывает один (фазу) или оба проводника (фазу и ноль), идущие к двигателю. Чаще всего используются двухконтактные реле, где оба контакта разрываются одновременно для безопасности.

Особенности:

• Прямое подключение: провод питания от розетки/щитка заходит в реле, а провод от насоса выходит из него.
• Ограничение по мощности: обычно такие реле рассчитаны на ток до 12–16 А, что позволяет подключать насосы мощностью до 1.5 – 2.2 кВт.
• Заземление: шина заземления в реле обычно проходная (не разрывается) и соединяет корпус насоса с контуром заземления сети.

Силовые реле давления 380 В (Трехфазные)

Используются для более мощных насосов в сельском хозяйстве, промышленности или коллективных системах водоснабжения.

Принцип подключения: силовое реле для 380 В оснащено тремя парами нормально замкнутых контактов. При достижении заданного давления реле одновременно размыкает все три фазы (L1, L2, L3), идущие к двигателю.

Особенности:

• Синхронность: крайне важно, чтобы все три контакта размыкались одновременно. Если одна фаза останется замкнутой (залипнет), двигатель начнет «гудеть», перегреется и сгорит из-за работы на двух фазах.
• Отсутствие нейтрали: для работы самого двигателя 380 В нейтраль (ноль) обычно не требуется, поэтому реле коммутирует только фазные жилы.
• Мощность: позволяют управлять двигателями мощностью от 3–4 кВт и выше (зависит от номинала тока контактов реле).

Управляющие реле давления используют перекидной контакт SPDT и предназначены для передачи сигнала в шкафы управления или на магнитные пускатели. Данная схема применяется для насосных агрегатов мощностью более 1,5–2 кВт, так как позволяет избежать обгорания контактов за счет переноса силовой нагрузки на контактор.

Управляющие реле применяются в промышленных системах с каскадным управлением, в контурах безопасности для блокировки котлов и компрессоров, а также в системах «умный дом» для передачи логического сигнала на вход контроллера.

Преимущества и ограничения механических реле давления

• Высокая ремонтопригодность и долговечность: отсутствие сложной электроники позволяет устройству работать в широком температурном диапазоне и влажной среде, а все изношенные детали (пружины, мембраны) легко заменяются.
• Энергонезависимость и устойчивость к помехам: устройство не требует внешнего питания для логики работы и не подвержено сбоям из-за импульсных перенапряжений или радиочастотных наводок, характерных для частотных преобразователей.
• Необходимость периодической калибровки: со временем пружины могут давать усадку, а контакты — подгорать, что требует регулярной проверки порогов срабатывания и очистки контактной группы от нагара.
• Ограниченная точность и функциональность: механика не способна обеспечить плавный пуск двигателя, защиту от сухого хода без дополнительных приставок или поддержание постоянного давления при переменном расходе, в отличие от электронных контроллеров.

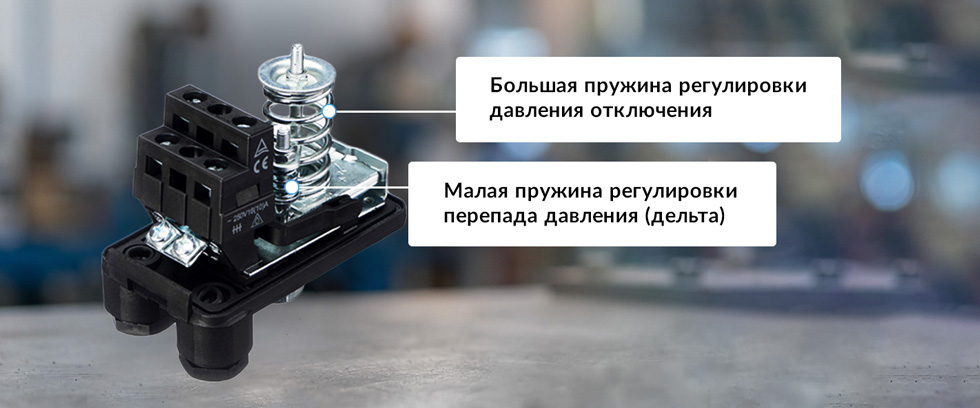

Настройка и типичные ошибки

Корректная работа системы водоснабжения напрямую зависит от грамотной калибровки механического регулятора, которая требует понимания взаимосвязи между натяжением пружин и гидравлическими параметрами сети. Регулировка осуществляется двумя винтами под крышкой корпуса: большим (основным) и малым (дифференциальным).

Основная пружина отвечает за установку уровня давления отключения (верхнего порога). Вращение гайки по часовой стрелке увеличивает натяжение, повышая давление, при котором насос остановится; выкручивание снижает этот порог. Критически важно понимать, что изменение настройки основной пружины смещает весь рабочий диапазон целиком. Если увеличить давление выключения с 3,0 до 4,0 бар, то и давление включения автоматически вырастет пропорционально, сохраняя существующую разницу (дельту).

Вторая, меньшая по размеру пружина регулирует величину гистерезиса (дельты) — интервала (перепада) между включением и выключением агрегата. Увеличение натяжения дифференциальной пружины расширяет этот диапазон. Например, при верхнем пороге 4,0 бар и дельте 2,0 бар насос включится только при падении давления до 2,0 бар. Ослабление пружины сужает диапазон, заставляя устройство срабатывать чаще. Типичной ошиб монтажников является установка слишком узкого диапазона (менее 1,0–1,5 бар). Это приводит к эффекту «тактования»: насос запускается и останавливается каждые несколько секунд или минут, не успевая остыть. Такой режим вызывает интенсивный износ пусковой аппаратуры, перегрев обмоток двигателя и ускоренную деградацию механических узлов из-за постоянных пусковых токов, превышающих номинальные в 5–7 раз.

Еще одной фундаментальной ошибкой является игнорирование состояния гидроаккумулятора. Давление воздуха в пневматической полости бака должно быть строго согласовано с настройками реле: оно должно быть на 10% ниже давления включения насоса. Если воздух спустился или мембрана бака повреждена, вода будет занимать весь объем гидробака, и реле станет реагировать на каждый микро-водоразбор, включая агрегат мгновенно. Это не только изнашивает оборудование, но и создает опасные гидроудары в системе. Перед любой настройкой автоматики необходимо проверить манометром давление в ниппеле пустого бака и при необходимости подкачать его автомобильным насосом. Только при исправном гидроаккумуляторе и правильном балансе пружин реле давление для насоса будет работать корректно, обеспечивая стабильный напор и долгий срок службы всей насосной станции. Даже самое надежное устройство выйдет из строя преждевременно, если его параметры будут конфликтовать с физикой работы гидравлической системы.

Электронные системы: точность и интеллект

Эволюция систем автоматизации водоснабжения привела к появлению электронных блоков управления, которые кардинально отличаются от механических аналогов принципом действия и функциональными возможностями. В основе таких устройств лежит твердотельная электроника, где коммутация силовой цепи осуществляется не механическими контактами, а полупроводниковыми элементами (симисторами или реле с герконовыми переключателями). Отсутствие подвижных частей, подверженных износу, окислению и подгоранию, обеспечивает значительно более высокий ресурс работы и стабильность параметров на протяжении всего срока эксплуатации. Электронные датчики давления (пьезорезистивные или емкостные) фиксируют изменения напора с высокой частотой дискретизации, передавая сигнал на микропроцессорный контроллер, который обрабатывает данные и управляет двигателем насоса.

Ключевым преимуществом интеллектуальных систем является встроенная функция плавного пуска (soft start). При включении насоса электроника постепенно увеличивает напряжение на обмотках двигателя, ограничивая пусковые токи и предотвращая гидравлические удары в трубопроводе. Это бережет не только электродвигатель, но и всю запорную арматуру, соединения и сам гидроаккумулятор. Кроме того, современные контроллеры обладают встроенной защитой от «сухого хода»: они анализируют потребляемый ток и давление, мгновенно отключая агрегат при обнаружении работы без воды, что исключает риск перегрева и заклинивания рабочей части. Пользователь может задавать требуемое давление с точностью до 0,1 бар через цифровой дисплей, что недостижимо для механических пружинных механизмов. Многие модели поддерживают интеграцию с системами «умный дом» по протоколам Wi-Fi, Zigbee или Modbus, позволяя удаленно мониторить состояние системы, получать уведомления об авариях и управлять работой насоса со смартфона.

Часто электронное реле давления воды для насоса функционирует в связке с частотным преобразователем (инвертором). Такая конфигурация позволяет регулировать скорость вращения вала двигателя в реальном времени, подстраивая производительность под текущий водоразбор. Вместо циклического включения и выключения насос работает постоянно, но с переменной мощностью, поддерживая идеально постоянное давление в кране независимо от того, открыт один смеситель или одновременно работают душ, стиральная машина и полив. Это обеспечивает максимальный комфорт потребления и существенную экономию электроэнергии.

Когда стоит выбрать электронное реле вместо механического

• Требуется поддержание строго постоянного давления в сети независимо от количества одновременно открытых точек водоразбора, что невозможно реализовать на механике без гидроаккумулятора большого объема.
• Необходимо защитить дорогостоящее насосное оборудование от всех видов аварий (сухой ход, перегрузка, перекос фаз, короткое замыкание) в одном компактном устройстве без установки дополнительных приставок.
• Важна минимизация гидроударов и шума при запуске системы, так как функция плавного пуска исключает резкие скачки давления, характерные для прямого подключения двигателя.
• Планируется интеграция системы водоснабжения в единую экосистему умного дома для удаленного мониторинга, диагностики неисправностей и управления через мобильное приложение.
• Имеется проблема с нестабильным давлением во внешней сети или скважине, где требуется быстрая реакция автоматики на малейшие изменения напора для предотвращения частых циклов включения/выключения.

Защита от «сухого хода»: почему это критично

Работа центробежного или вихревого насоса в режиме отсутствия воды, известная как «сухой ход», является одной из самых разрушительных аварийных ситуаций для гидравлического оборудования. В штатном режиме перекачиваемая жидкость выполняет две важнейшие функции: она отводит тепло, выделяющееся при трении рабочих органов, и смазывает подшипники скольжения и торцевые уплотнения вала. При исчезновении воды в проточной части эти процессы прекращаются мгновенно. Отсутствие теплоотвода приводит к стремительному росту температуры в камере насоса: за считанные минуты детали нагреваются до критических значений, вызывая тепловое расширение металлических элементов. Это ведет к заклиниванию ротора, деформации рабочего колеса и расплавлению полимерных уплотнений. Восстановление агрегата после такого инцидента часто требует полной замены механической части, что сопоставимо со стоимостью нового устройства.

Классические механические регуляторы давления конструктивно не способны предотвратить эту аварию, так как их единственная задача — реагировать на изменение напора в системе. Если вода в скважине иссякнет, давление упадет ниже порога включения, и реле замкнет контакты, пытаясь запустить насос. Поскольку воды нет, давление не вырастет, и устройство будет бесконечно пытаться включить двигатель, сжигая его обмотки и перегревая механику. Для защиты в таких системах необходимо устанавливать отдельный датчик сухого хода (поплавковый, электродный или реле потока), который разорвет цепь питания при отсутствии среды.

В отличие от устаревших схем, современное электронное реле давления для насоса изначально проектируется с учетом необходимости комплексной безопасности. Микропроцессорный блок постоянно анализирует не только давление, но и косвенные признаки наличия воды, такие как потребление тока двигателем или наличие потока в трубопроводе. При фиксации работы без воды электроника мгновенно отключает питание и блокирует повторный запуск до устранения причины аварии или сброса ошибки вручную. Таким образом, защита от сухого хода — это не дополнительная опция, а обязательное условие долговечности насоса, гарантирующее сохранность оборудования при любых изменениях гидрогеологических условий источника водоснабжения.

Выбор и эксплуатация: как продлить срок службы

Грамотный подбор автоматики определяется характеристиками объекта водоснабжения и профилем потребления воды. Для сезонных дач, небольших загородных домов с одной-двумя точками водоразбора оптимальным решением остается связка механического регулятора и гидроаккумулятора. Эта проверенная временем схема отличается низкой стоимостью, высокой ремонтопригодностью и устойчивостью к перепадам напряжения в сельских электросетях. Однако для современных коттеджей с несколькими санузлами, системой полива и бытовой техникой, где расход воды меняется скачкообразно, механика не обеспечивает должного комфорта. В таких случаях целесообразно использовать электронное реле для насоса, интегрированное с частотным преобразователем. Такая система плавно регулирует обороты двигателя, поддерживая постоянный напор независимо от количества открытых кранов, исключает гидроудары и существенно снижает энергопотребление за счет отсутствия пусковых токов.

Долговечность любого типа автоматики напрямую зависит от качества монтажа и регулярности профилактических работ. Критическим узлом является место подключения прибора к трубопроводу: штуцер и импульсная трубка часто засоряются песком, окалиной или биологическими отложениями из скважины. Забитый канал искажает давление, воспринимаемое мембраной, что приводит к некорректному срабатыванию или залипанию контактов. Поэтому раз в полгода необходимо демонтировать устройство, прочищать посадочное место и проверять эластичность мембраны на предмет трещин или потери формы. Также следует осматривать электрические контакты на наличие окислов и следов дугового пробоя, своевременно заменяя изношенные элементы. Соблюдение этих простых правил гарантирует, что реле давление для насоса будет выполнять свои функции безупречно на протяжении многих лет. Это небольшое, но ключевое звено обеспечивает комфорт, надёжность и энергоэффективность всей системы водоснабжения, защищая дорогостоящее оборудование от аварийных режимов.

Чек-лист ежегодного обслуживания реле давления

• Визуальный осмотр и очистка: снятие крышки, удаление пыли и паутины, проверка целостности мембраны и отсутствие коррозии на пружинах и металлических деталях корпуса.
• Проверка электрических соединений: протяжка винтов клеммной колодки для исключения нагрева из-за плохого контакта, осмотр накладок на предмет подгорания и при необходимости их зачистка мелкой наждачной бумагой.
• Калибровка порогов срабатывания: сверка давления включения и выключения с показаниями поверенного манометра, корректировка натяжения пружин при отклонении от заданных значений более чем на 0,2–0,3 бар.
• Контроль герметичности пневмоподвода: проверка резьбового соединения на утечки воздуха/воды, замена уплотнительной ленты или прокладки при наличии признаков сырости или шипения.
